iOS底层-cache_t流程分析

欢迎阅读iOS底层系列（建议按顺序）

iOS底层 - alloc和init探索

iOS底层 - 包罗万象的isa

iOS底层 - 类的本质分析

iOS底层 - cache_t流程分析

iOS底层 - 方法的本质和查找流程分析

本文概述

本文旨在通过源码分析cache_t相关，如缓存策略，动态扩容等，了解方法查找的前置流程。因其与objc_msgSend流程有密切联系，而发送消息又是iOS方法的本质，故了解cache_t是有必要的。

cache_t初探

1.cache_t 结构

上一篇iOS底层 -- 类的本质分析中对cache_t结构有初步的了解，其底层的结构：

struct objc_class : objc_object {
    // Class ISA;
    Class superclass;
    cache_t cache;
    class_data_bits_t bits;
    ..
}
复制代码

cache_t位于objc_class中

struct cache_t {
    struct bucket_t *_buckets;
    mask_t _mask;
    mask_t _occupied;
}
复制代码

自身的结构由三个属性组成：

buckets是装方法的桶子，里面放着方式实现imp，根据方法编号sel生成的key
mask是扩容因子，同时和key共同计算得出寻找bucket_t的哈希索引
occupied是当前占用的容量

2.lldb调试

在objc源码中新建CJPerson类，自定义四个方法，在外部对其进行调用

CJPerson * person = [[CJPerson alloc]init];
Class cls1 = object_getClass(person);

[person firstAction];
Class cls2 = object_getClass(person);

[person secondAction];
Class cls3 = object_getClass(person);

[person thirdAction];
Class cls4 = object_getClass(person);

[person fourthAction];
Class cls5 = object_getClass(person);
复制代码

在每个方法调用前输出下各个cls，以cls1为例，在[person firstAction]处打断点

x/4gx打印cls1内存地址的前四位，因为cache_t前面的两个属性isa和superclass合占16字节，故cache_t的地址等于isa的地址偏移16个字节，即是图中标注的地址，强转输出这个地址得到cls1的cache_t内的属性值，依次类推，输出其他的cls

类对象	_mask	_occupied
cls1	3	1
cls2	3	2
cls3	3	3
cls4	7	1
cls5	7	2

根据这个结果，会发现前面三个cls还有一点规律可循，occupied每次+1，可是到cls4的时候，这个规律又不符合了，并且mask的值也发生了变化。看来只看打印结果是没办法看出是谁在作怪，还是要去源码瞧一瞧。

cache_t源码

1.寻找切入点

虽说从源码入手这个想法是好的，可是那么多源码，究竟要从哪里看起。思来想去，还是先搜索下cache_t，

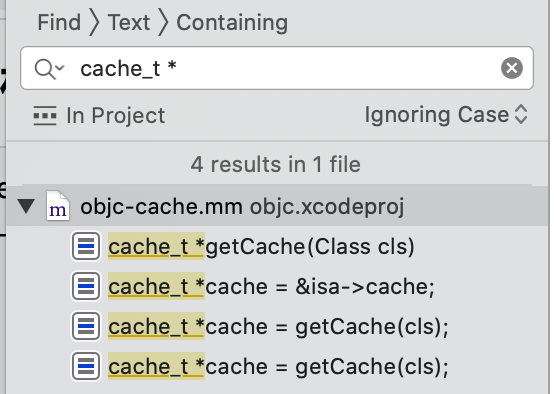

有28个相关结果，一个个点过去查找量也不小啊，再想想，既然cache_t是个结构体，那系统应该会初始化它，然后在操作它，那尝试搜索下cache_t *，

只有4条相关结果，这个压力瞬间减少，一个个查看也没什么问题了。

1.第一条

cache_t *getCache(Class cls)
{
    assert(cls);
    return &cls->cache;
}
复制代码

这只是个get方法，排除

2.第二条

void cache_t::bad_cache(id receiver, SEL sel, Class isa)
{
    // Log in separate steps in case the logging itself causes a crash.
    _objc_inform_now_and_on_crash
        ("Method cache corrupted. This may be a message to an "
         "invalid object, or a memory error somewhere else.");
    cache_t *cache = &isa->cache;
    _objc_inform_now_and_on_crash
        ("%s %p, SEL %p, isa %p, cache %p, buckets %p, "
         "mask 0x%x, occupied 0x%x",
         receiver ? "receiver" : "unused", receiver,
         sel, isa, cache, cache->_buckets,
         cache->_mask, cache->_occupied);
         ...
}
复制代码

这是在bad_cache方法中，看名字和实现，不难判断出，这是坏缓存的时候发出的警告和崩溃消息

3.第三条

static void cache_fill_nolock(Class cls, SEL sel, IMP imp, id receiver)
{
    cacheUpdateLock.assertLocked();
    if (!cls->isInitialized()) return;
    if (cache_getImp(cls, sel)) return;
    cache_t *cache = getCache(cls);
    ...
}
复制代码

这是在cache_fill_nolock方法中，方法名意为缓存填充，感觉可能是这个，但还不能确定

4.第四条

void cache_erase_nolock(Class cls)
{
    cacheUpdateLock.assertLocked();

    cache_t *cache = getCache(cls);
    ...
}
复制代码

这是在cache_erase_nolock方法中，方法名意为缓存擦除

综上所述，第三条的可能性是最高的，但还需要验证，在每条方法内打断点，[person firstAction]调用后，看下执行结果

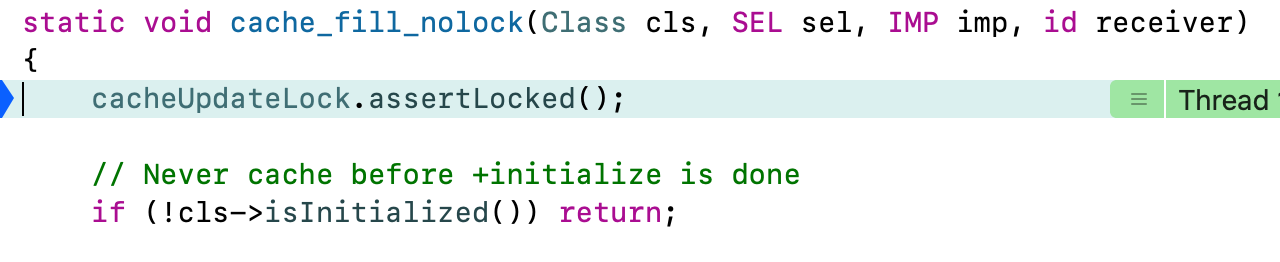

断点来到cache_fill_nolock内，可以确认方法调用时，是执行这个方法进行缓存的。

2.cache_fill_nolock解析

确认了这是方法调用时执行缓存的方法，那就有必要对其实现做深入的研究了。

static void cache_fill_nolock(Class cls, SEL sel, IMP imp, id receiver)
{
    cacheUpdateLock.assertLocked(); ①

    if (!cls->isInitialized()) return; ②

    if (cache_getImp(cls, sel)) return; ③

    cache_t *cache = getCache(cls); ④
    cache_key_t key = getKey(sel); ⑤

    mask_t newOccupied = cache->occupied() + 1; ⑥
    mask_t capacity = cache->capacity(); ⑦
    if (cache->isConstantEmptyCache()) { ⑧
        cache->reallocate(capacity, capacity ?: INIT_CACHE_SIZE); ⑨
    }
    else if (newOccupied <= capacity / 4 * 3) { ⑩

    }
    else {
        cache->expand(); ⑪
    }
    bucket_t *bucket = cache->find(key, receiver); ⑫
    if (bucket->key() == 0) cache->incrementOccupied(); ⑬
    bucket->set(key, imp); ⑭
}
复制代码

① 缓存锁
② 判断类是否被初始化，如果未初始化，直接返回
③ 判断sel是否已经被cls缓存，如果已经缓存就没必要再走下面的缓存流程，直接返回
④ 通过cls获取cache_t的内存地址
⑤ 通过sel强转生成key
⑥ 获取cache中当前占有量occupied + 1的值，给下面进行容量判断
⑦ 取出cache中的容量capacity
⑧ 判断当前占有量是否为0并且桶子的容量是否为空的
   ⑨占有量为0并且桶子容量为空时，进行reallocate重新分配Buckets和Mask
   ⑩新的占有量小于等于总容量的3/4时，无另外操作
   ⑪新的占有量大于总容量的3/4时，进行expand扩容
⑫ 通过key当作哈希下标寻找对应bucket
⑬ 如果key等于0，说明没找到，需要缓存，则cache中的当前占有量 occupied + 1
⑭ 把key和imp装进桶子bucket
复制代码

总结：

cache_fill_nolock先获取类的cache，判断cache为空时，创建cache，如果cache已经存在，判断存储后的占有量大于容量的3/4时，就扩容。做完这些后，key和imp放入bucket中，把bucket放入cache中。

明白了缓存的主流程，在对里面比较重要的方法，如reallocate和expand等做进一步解析

a.reallocate(mask_t oldCapacity, mask_t newCapacity)

INIT_CACHE_SIZE定义

enum {
    INIT_CACHE_SIZE_LOG2 = 2,
    INIT_CACHE_SIZE      = (1 << INIT_CACHE_SIZE_LOG2)
};
复制代码

实现

void cache_t::reallocate(mask_t oldCapacity, mask_t newCapacity)
{
    ...
    setBucketsAndMask(newBuckets, newCapacity - 1);
    if (freeOld) {
        cache_collect_free(oldBuckets, oldCapacity);
        cache_collect(false);
    }
}
复制代码

可以看到，在第一次调用时，capacity为空，则传入4,然后给setBucketsAndMask入参，重新生成_buckets，并且最后需要丢弃旧的桶子oldBuckets,清空原来的缓存

void cache_t::setBucketsAndMask(struct bucket_t *newBuckets, mask_t newMask)
{
    mega_barrier();
    _buckets = newBuckets;
    mega_barrier();
    _mask = newMask;
    _occupied = 0;
}
复制代码

处理完后，_mask = 4 - 1 = 3，_occupied = 0。mask = newCapacity - 1，newCapacity = 2^n(初始化最小为4，n为扩容次数+2),故mask = 2^n - 1，lldb调试的值得以验证

b.expand()

void cache_t::expand()
{
    cacheUpdateLock.assertLocked();

    uint32_t oldCapacity = capacity();
    uint32_t newCapacity = oldCapacity ? oldCapacity*2 : INIT_CACHE_SIZE;

    if ((uint32_t)(mask_t)newCapacity != newCapacity) {
        newCapacity = oldCapacity;
    }
    reallocate(oldCapacity, newCapacity);
}
复制代码

先获取oldCapacity旧容量，

mask_t cache_t::capacity()
{
    return mask() ? mask()+1 : 0;
}
复制代码

等于mask + 1，初始化后mask = 3 ，那这里oldCapacity = 4，新容量newCapacity等于旧容量oldCapacity * 2 = 8，然后给reallocate入参，重新分配桶子buckets和mask

c.find(cache_key_t k, id receiver)

bucket_t * cache_t::find(cache_key_t k, id receiver)
{
    assert(k != 0);
    bucket_t *b = buckets();
    mask_t m = mask();
    mask_t i = begin;
    do {
        if (b[i].key() == 0  ||  b[i].key() == k) {
            return &b[i];
        }
    } while ((i = cache_next(i, m)) != begin);
    Class cls = (Class)((uintptr_t)this - offsetof(objc_class, cache));
    cache_t::bad_cache(receiver, (SEL)k, cls);
}
复制代码

通过cache_hash函数【begin = k & m】计算出key值 k对应的 index值begin，用来记录查询起始索引，然后把begin赋值给 i，用于切换索引。用这个i从散列表取值，如果取出来的bucket_t的 key= k，则查询成功，返回该bucket_t；如果key = 0，说明在索引i的位置上还没有缓存过方法，同样需要返回该bucket_t，用于中止缓存查询。然后while循环其实就相当于绕圈，把散列表头尾连起来，从begin值开始，递减索引值，当走过一圈之后，必然会重新回到begin值，如果此时还没有找到key对应的bucket_t，或者是空的bucket_t，则循环结束，说明查找失败，调用bad_cache方法抛出异常。

cache_t部分问题汇总

1.类的cache_t会对任何方法进行缓存嘛？

类的cache_t只会缓存对象方法，类方法缓存在元类中

2.为什方法编号sel需要强转成key？

方法编号sel是字符串类型，在底层传递的效率不如long类型的key

3.mask的作用？

mask做为判断是否扩容的参数之一，可以称之为扩容因子；同时mask和key共同生成哈希下表用来查找bucket_t。这里的mask和isa_mask 做为面具的功能不一样，需要进行区分。

4.方法缓存是否有序？

方法缓存的bucket_t是根据哈希下表得到的，找到空位子就直接坐下占有，不存在有序

5.为什么扩容是3/4？

HashMap的负载因子等于0.75时，空间利用率比较高，而且避免了相当多的Hash冲突，使得底层的链表或者是红黑树的高度比较低，提升了空间效率。

6.bucket和mask，capacity，sel和imp的关系

bucket内装着imp和sel生成的key
bucket是通过key和mask进行寻找的
bucket的数量取决于capacity

7.为什么扩容后需要丢弃原先所有的缓存？

感觉上，扩容后丢弃缓存，下次调用在重新缓存的行为使得缓存变的没有意义。实际上，一般类中有较多方法，如果扩容后，还需要保存原先的方法，新bucket_t需要从旧的bucket_t中获取所有方法，在一个个放入，这本身是比较耗时的行为。方法缓存的目的就是使消息发送流程更快速，苹果为了更快，还使方法查找走汇编流程，总之这一切都是为了一个字--快。扩容后丢弃原先缓存就是在这个目的下被设计出来，而且这样设计，从某种意义上来说，也符合LRU缓存策略，最近被缓存的方法使用率也较高，较早被缓存的使用率较低。

写在最后

以上就是我对cache_t的部分理解，cache_t是消息发送的一个切入点。下一章objc_msgSend会对cache_t有一个更宏观的理解。敬请期待。
