本文是『深入浅出 Flutter Framework 』系列文章的第三篇，主要围绕 Element 相关内容进行分析介绍，包括 Element 分类、Element 与其他几个核心元素的关系、Element 生命周期以及核心方法解读等。

本文同时发表于我的个人博客

本系列文章将深入 Flutter Framework 内部逐步去分析其核心概念和流程，主要包括：

『深入浅出 Flutter Framework 之 Widget 』
『深入浅出 Flutter Framework 之 BuildOwner 』
『深入浅出 Flutter Framework 之 Element 』
『深入浅出 Flutter Framework 之 PaintingContext 』
『深入浅出 Flutter Framework 之 Layer 』
『深入浅出 Flutter Framework 之 PipelineOwner 』
『深入浅出 Flutter Framework 之 RenderObejct 』
『深入浅出 Flutter Framework 之 Binding 』
『深入浅出 Flutter Framework 之 Rendering Pipeline 』
『深入浅出 Flutter Framework 之自定义 Widget 』

Overview

通过『深入浅出 Flutter Framework 之 Widget 』的介绍，我们知道 Widget 本质上是 UI 的配置数据 (静态、不可变)，Element 则是通过 Widget 生成的『实例』，两者间的关系就像是 json 与 object。

同一份配置 (Widget) 可以生成多个实例 (Element)，这些实例可能会被安插在树上不同的位置。

UI 的层级结构在 Element 间形成一棵真实存在的树「Element Tree」，Element 有 2 个主要职责：

根据 UI (「Widget Tree」) 的变化来维护「Element Tree」，包括：节点的插入、更新、删除、移动等；
Widget 与 RenderObject 间的协调者。

关系

在继续之前有必要先了解一下 Element 与其他几个核心元素间的关系，以便在全局上有个认识。

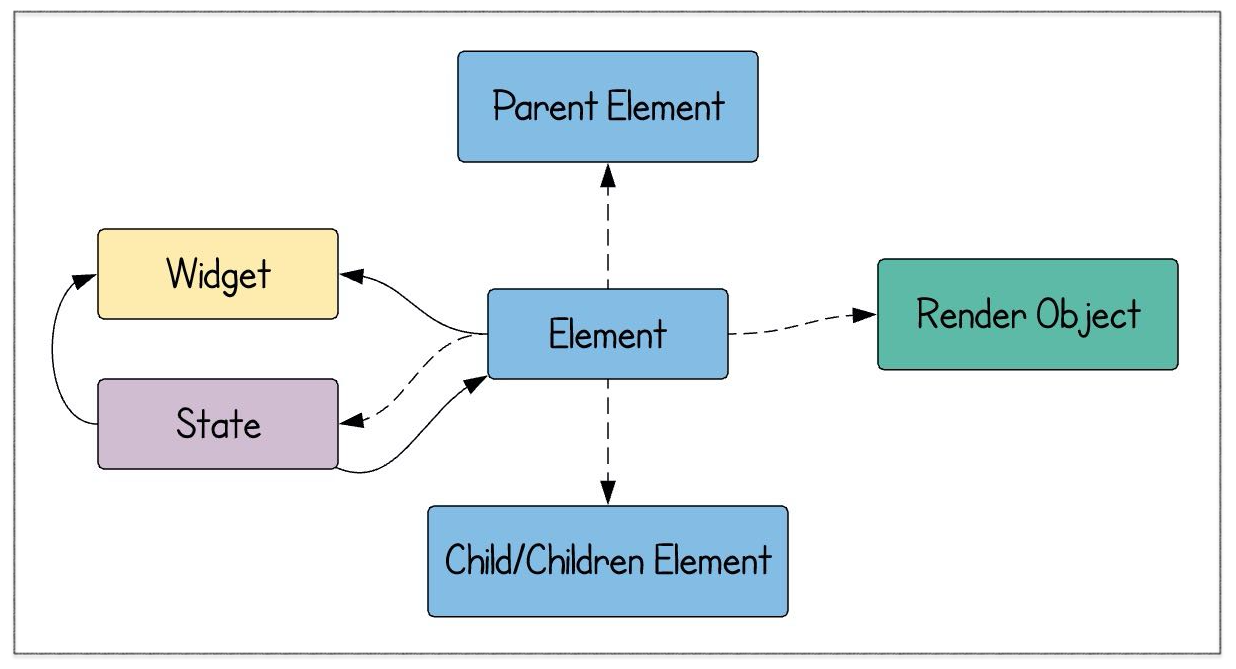

如图：

Element 通过 parent、child 指针形成「Element Tree」；
Element 持有 Widget、「Render Object」；
State 是绑定在 Element 上的，而不是绑在「Stateful Widget」上(这点很重要)。

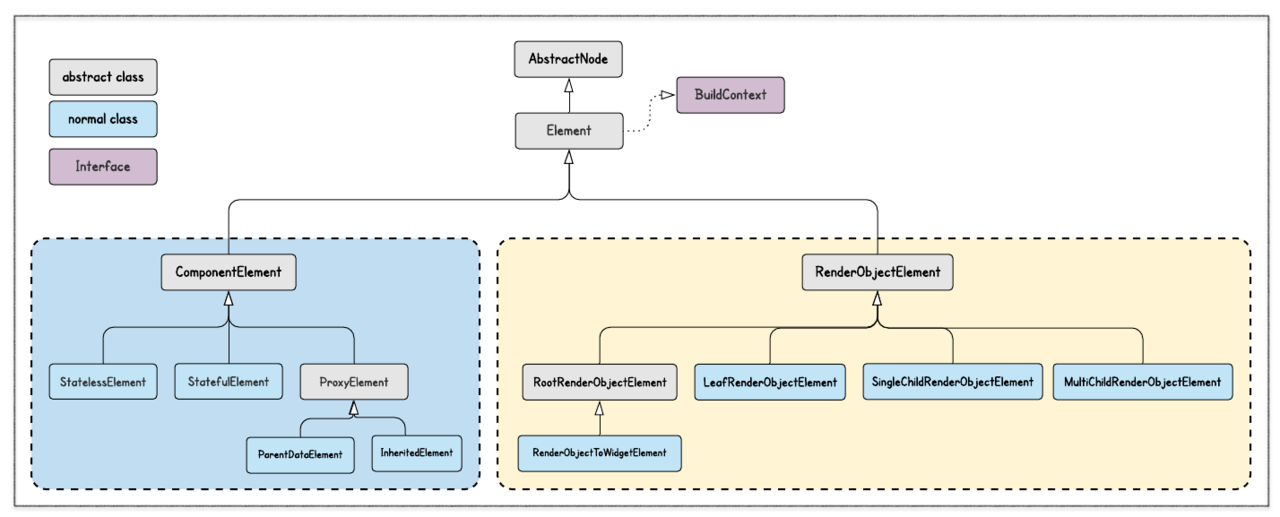

上述这些关系并不是所有类型的 Element 都有，如：「Render Object」只有「RenderObject Element」才有，State 只有「Stateful Element」才有。

生命周期

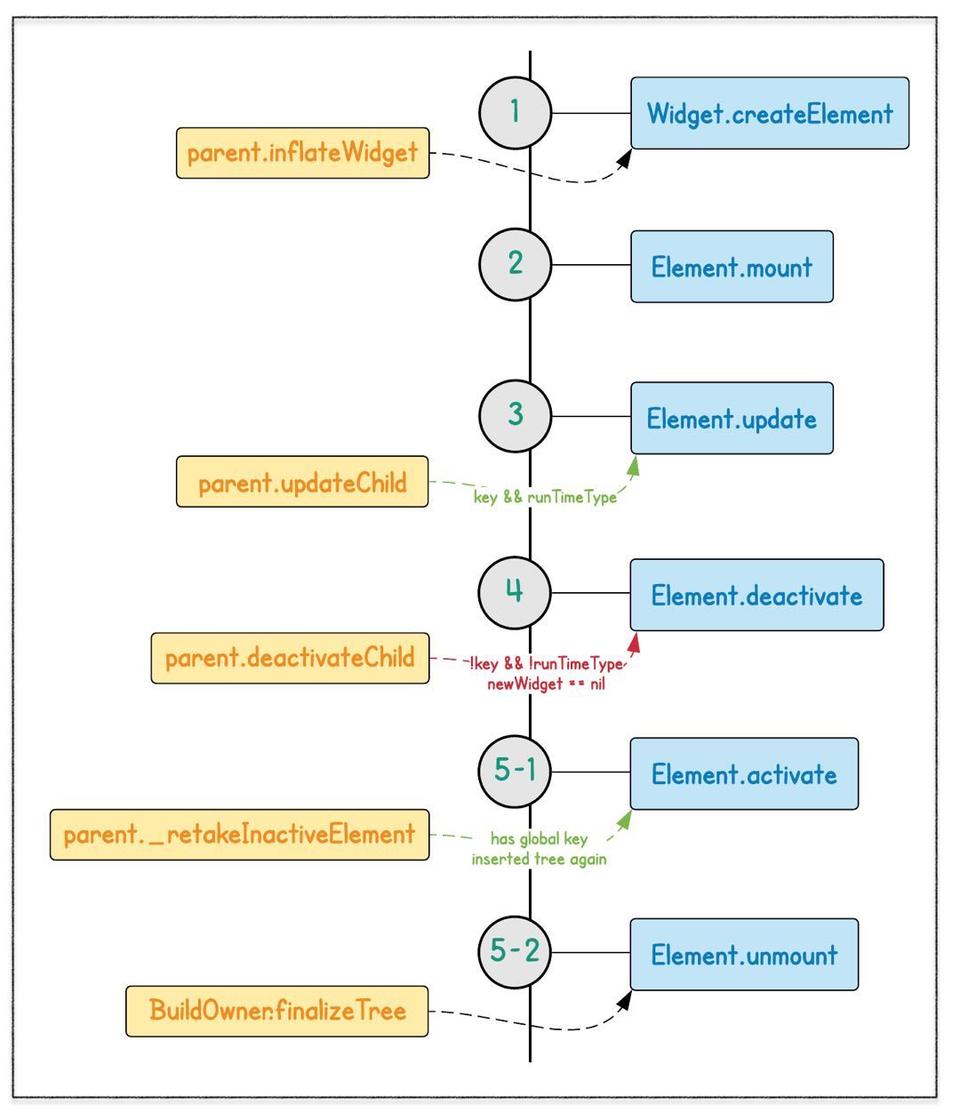

Element 作为『实例』，随着 UI 的变化，有较复杂的生命周期：

parent 通过Element.inflateWidget->Widget.createElement创建 child element，触发场景有：UI 的初次创建、UI 刷新时新老 Widget 不匹配(old element 被移除，new element 被插入)；
parent 通过Element.mount将新创建的 child 插入「Element Tree」中指定的插槽处 (slot);

dynamic Element.slot——其含意对子节点透明，父节点用于确定其下子节点的排列顺序 (兄弟节点间的排序)。因此，对于单子节点的节点 (single child)，child.slot 通常为 null。另外，slot 的类型是动态的，不同类型的 Element 可能会使用不同类型的 slot，如：Sliver 系列使用的是 int 型的 index，MultiChildRenderObjectElement 用兄弟节点作为后一个节点的 slot。对于「component element」，mount方法还要负责所有子节点的 build (这是一个递归的过程)，对于「render element」，mount方法需要负责将「render object」添加到「render tree」上。其过程在介绍到相应类型的 Element 时会详情分析。

此时，(child) element 处于 active 状态，其内容随时可能显示在屏幕上；
此后，由于状态更新、UI 结构变化等，element 所在位置对应的 Widget 可能发生了变化，此时 parent 会调用Element.update去更新子节点，update 操作会在以当前节点为根节点的子树上递归进行，直到叶子节点；(执行该步骤的前提是新老 Widget.[key && runtimeType] 相等，否则创建新 element，而不是更新现有 element)；
状态更新时，element 也可能会被移除 (如：新老 Widget.[key || runtimeType] 不相等)，此时，parent 将调用deactivateChild方法，该方法主要做了 3 件事：
- 从「Element Tree」中移除该 element (将 parent 置为 null)；
- 将相应的「render object」从「render tree」上移除；
- 将 element 添加到owner._inactiveElements中，在添加过程中会对『以该 element 为根节点的子树上所有节点』调用deactivate方法 (移除的是整棵子树)。
```
void deactivateChild(Element child) {
  child._parent = null;
  child.detachRenderObject();
  owner._inactiveElements.add(child); // this eventually calls child.deactivate()
}
复制代码
```
此时，element 处于 "inactive" 状态，并从屏幕上消失，该状态一直持续到当前帧动画结束；
从 element 进入 "inactive" 状态到当前帧动画结束期间，其还有被『抢救』的机会，前提是『带有「global key」&& 被重新插入树中』，此时：
- 该 element 将会从owner._inactiveElements中移除；
- 对该 element subtree 上所有节点调用activate方法 (它们又复活了！)；
- 将相应的「render object」重新插入「render tree」中；
- 该 element subtree 又进入 "active" 状态，并将再次出现在屏幕上。
上述过程经历这几个方法：Parent Element.inflateWidget-->Parent Element._retakeInactiveElement-->BuildOwner._inactiveElements.remove-->Child Element._activateWithParent...
对于所有在当前帧动画结束时未能成功『抢救』回来的「Inactive Elements」都将被 unmount；
至此，element 生命周期圆满结束。

核心方法

下面对 Element 中的几个核心方法进行简单介绍：

updateChild

updateChild是 flutter framework 中的核心方法之一：

Element updateChild(Element child, Widget newWidget, dynamic newSlot) {
  if (newWidget == null) {
    if (child != null)
      deactivateChild(child);
    return null;
  }

  if (child != null) {
    if (child.widget == newWidget) {
      if (child.slot != newSlot)
        updateSlotForChild(child, newSlot);
      return child;
    }

    if (Widget.canUpdate(child.widget, newWidget)) {
      if (child.slot != newSlot)
        updateSlotForChild(child, newSlot);
      child.update(newWidget);
      assert(child.widget == newWidget);

      return child;
    }

    deactivateChild(child);
    assert(child._parent == null);
  }

  return inflateWidget(newWidget, newSlot);
}
复制代码

在「Element Tree」上，父节点通过该方法来修改子节点对应的 Widget。

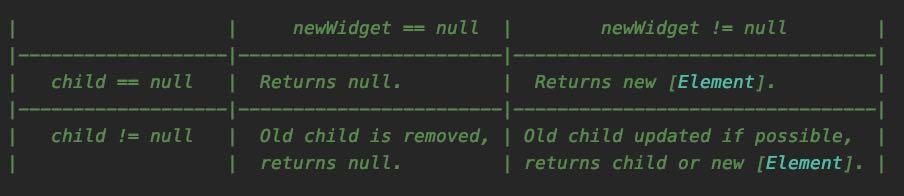

根据传入参数的不同，有以下几种不同的行为：

newWidget == null —— 说明子节点对应的 Widget 已被移除，直接 remove child element (如有)；
child == null —— 说明 newWidget 是新插入的，创建子节点 (inflateWidget)；
child != null —— 此时，分为 3 种情况：
- 若 child.widget == newWidget，说明 child.widget 前后没有变化，若 child.slot != newSlot 表明子节点在兄弟结点间移动了位置，通过updateSlotForChild修改 child.slot 即可；
- 通过Widget.canUpdate判断是否可以用 newWidget 修改 child element，若可以，则调用update方法；
- 否则先将 child element 移除，并通 newWidget 创建新的 element 子节点。

子类一般不需要重写该方法，该方法有点类似设计模式中的『模板方法』。

update

在更新流程中，若新老 Widget.[runtimeType && key] 相等，则会走到该方法。子类需要重写该方法以处理具体的更新逻辑：

Element 基类

@mustCallSuper
void update(covariant Widget newWidget) {
  _widget = newWidget;
}
复制代码

基类中的update很简单，只是对_widget赋值。

子类重写该方法时必须调用 super.

StatelessElement

父类ComponentElement没有重写该方法

void update(StatelessWidget newWidget) {
  super.update(newWidget);
  _dirty = true;
  rebuild();
}
复制代码

通过rebuild方法触发重建 child widget (第 4 行)，并以此来 update child element，期间会调用到StatelessWidget.build方法 (也就是我们写的 Flutter 代码)。

组合型 Element 都会在update方法中触发rebuild操作，以便重新 build child widget。

StatefulElement

void update(StatefulWidget newWidget) {
  super.update(newWidget);
  final StatefulWidget oldWidget = _state._widget;
  _dirty = true;
  _state._widget = widget;
  try {
    _state.didUpdateWidget(oldWidget) as dynamic;
  }
  finally {
  }
  rebuild();
}
复制代码

相比StatelessElement，StatefulElement.update稍微复杂一些，需要处理State，如：

修改 State 的 _widget属性；
调用State.didUpdateWidget (熟悉么)。

最后，同样会触发rebuild操作，期间会调用到State.build方法。

ProxyElement

void update(ProxyWidget newWidget) {
  final ProxyWidget oldWidget = widget;
  super.update(newWidget);
  updated(oldWidget);
  _dirty = true;
  rebuild();
}

void updated(covariant ProxyWidget oldWidget) {
  notifyClients(oldWidget);
}

Widget build() => widget.child;
复制代码

ProxyElement.update方法需要关注的是对updated的调用，其主要用于通知关联对象 Widget 有更新。具体通知逻辑在子类中处理，如：InheritedElement会触发所有依赖者 rebuild (对于 StatefulElement 类型的依赖者，会调用State.didChangeDependencies)。

ProxyElement 的build操作很简单：直接返回widget.child。

RenderObjectElement

void update(covariant RenderObjectWidget newWidget) {
  super.update(newWidget);
  widget.updateRenderObject(this, renderObject);
  _dirty = false;
}
复制代码

RenderObjectElement.update方法调用了widget.updateRenderObject来更新「Render Object」(熟悉么)。

SingleChildRenderObjectElement

SingleChildRenderObjectElement、MultiChildRenderObjectElement是RenderObjectElement的子类。

void update(SingleChildRenderObjectWidget newWidget) {
  super.update(newWidget);
  _child = updateChild(_child, widget.child, null);
}
复制代码

第 3 行，通过newWidget.child调用updateChild方法递归修改子节点。

MultiChildRenderObjectElement

void update(MultiChildRenderObjectWidget newWidget) {
  super.update(newWidget);
  _children = updateChildren(_children, widget.children, forgottenChildren: _forgottenChildren);
}
复制代码

上述实现看似简单，实则非常复杂，在updateChildren方法中处理了子节点的插入、移动、更新、删除等所有情况。

inflateWidget

Element inflateWidget(Widget newWidget, dynamic newSlot) {
  final Key key = newWidget.key;
  if (key is GlobalKey) {
    final Element newChild = _retakeInactiveElement(key, newWidget);
    if (newChild != null) {
      newChild._activateWithParent(this, newSlot);
      final Element updatedChild = updateChild(newChild, newWidget, newSlot);
      return updatedChild;
    }
  }

  final Element newChild = newWidget.createElement();
  newChild.mount(this, newSlot);
  return newChild;
}
复制代码

inflateWidget 属于模板方法，故一般情况下子类不用重写。

该方法的主要职责：通过 Widget 创建对应的 Element，并将其挂载 (mount) 到「Element Tree」上。

如果 Widget 带有 GlobalKey，首先在 Inactive Elements 列表中查找是否有处于 inactive 状态的节点 (即刚从树上移除)，如找到就直接复活该节点。

主要调用路径来自上面介绍的updateChild方法。

mount

当 Element 第一次被插入「Element Tree」上时，调用该方法。由于此时 parent 已确定，故在该方法中可以做依赖 parent 的初始化操作。经过该方法后，element 的状态从 "initial" 转到了 "active"。

Element

@mustCallSuper
void mount(Element parent, dynamic newSlot) {
  _parent = parent;
  _slot = newSlot;
  _depth = _parent != null ? _parent.depth + 1 : 1;
  _active = true;
  if (parent != null) // Only assign ownership if the parent is non-null
    _owner = parent.owner;

  if (widget.key is GlobalKey) {
    final GlobalKey key = widget.key;
    key._register(this);
  }

  _updateInheritance();
}
复制代码

还记得BuildOwner吗，正是在该方法中父节点的 owner 传给了子节点。如果，对应的 Widget 带有 GlobalKey，进行相关的注册。最后，继承来自父节点的「Inherited Widgets」。

子类重写该方法时，必须调用 super。关于「Inherited Widgets」，后文会详细分析

ComponentElement

void mount(Element parent, dynamic newSlot) {
  super.mount(parent, newSlot);
  _firstBuild();
}

void _firstBuild() {
  rebuild();
}
复制代码

组合型 Element 在挂载时会执行_firstBuild->rebuild操作。

RenderObjectElement

void mount(Element parent, dynamic newSlot) {
  super.mount(parent, newSlot);
  _renderObject = widget.createRenderObject(this);
  attachRenderObject(newSlot);
  _dirty = false;
}
复制代码

在RenderObjectElement.mount中做的最重要的事就是通过 Widget 创建了「Render Object」(第 3 行)，并将其插入到「RenderObject Tree」上 (第 4 行)。

SingleChildRenderObjectElement

@override
void mount(Element parent, dynamic newSlot) {
  super.mount(parent, newSlot);
  _child = updateChild(_child, widget.child, null);
}
复制代码

SingleChildRenderObjectElement在 super (RenderObjectElement) 的基础上，调用updateChild方法处理子节点，其实此时_child为nil，前面介绍过当 child 为nil时，updateChild会调用inflateWidget方法创建 Element 实例。

MultiChildRenderObjectElement

void mount(Element parent, dynamic newSlot) {
  super.mount(parent, newSlot);
  _children = List<Element>(widget.children.length);
  Element previousChild;
  for (int i = 0; i < _children.length; i += 1) {
    final Element newChild = inflateWidget(widget.children[i], previousChild);
    _children[i] = newChild;
    previousChild = newChild;
  }
}
复制代码

MultiChildRenderObjectElement在 super (RenderObjectElement) 的基础上，对每个子节点直接调用inflateWidget方法。

markNeedsBuild

void markNeedsBuild() {
  if (!_active)
    return;

  if (dirty)
    return;

  _dirty = true;
  owner.scheduleBuildFor(this);
}
复制代码

markNeedsBuild方法其实在介绍BuildOwer时已经分析过，其作用就是将当前 Element 加入_dirtyElements中，以便在下一帧可以rebuild。那么，哪些场景会调用markNeedsBuild呢？

State.setState —— 这个在介绍 Widget 时已分析过了；
Element.reassemble —— debug hot reload；
Element.didChangeDependencies —— 前面介绍过当依赖的「Inherited Widget」有变化时会导致依赖者 rebuild，就是从这里触发的；
StatefulElement.activate —— 还记得activate吗？前文介绍过当 Element 从 "inactive" 到 "active" 时，会调用该方法。为什么StatefulElement要重写activate？因为StatefulElement有附带的 State，需要给它一个activate的机会。

子类一般不必重写该方法。

rebuild

void rebuild() {
  if (!_active || !_dirty)
    return;

  performRebuild();
}
复制代码

该方法逻辑非常简单，对于活跃的、脏节点调用performRebuild，在 3 种场景下被调用：

对于 dirty element，在新一帧绘制过程中由BuildOwner.buildScope；
在 element 挂载时，由Element.mount调用；
在update方法内被调用。

上述第 2、3 点仅「Component Element」需要

performRebuild

Element 基类中该方法是no-op。

ComponentElement

void performRebuild() {
  Widget built;
  built = build();

  _child = updateChild(_child, built, slot);
}
复制代码

对于组合型 Element，rebuild 过程其实就是调用build方法生成「child widget」，再由其更新「child element」。

StatelessElement.build: Widget build() => widget.build(this); StatefulElement.build: Widget build() => state.build(this); ProxyElement.build: Widget build() => widget.child;

RenderObjectElement

void performRebuild() {
  widget.updateRenderObject(this, renderObject);
  _dirty = false;
}
复制代码

在渲染型 Element 基类中只是用 Widget 更新了对应的「Render Object」。在相关子类中可以执行更具体的逻辑。

生命周期视角

至此，Element 的核心方法基本已介绍完，是不是有点晕乎乎的感觉？inflateWidget、updateChild、update、mount、rebuild以及performRebuild等你中有我、我中有你，再加上不同类型的子类对这些方法的重写。

下面，我们以 Element 生命周期为切入点将这些方法串起来。对于一个 Element 节点来说在其生命周期内可能会历经几次『重大事件』：

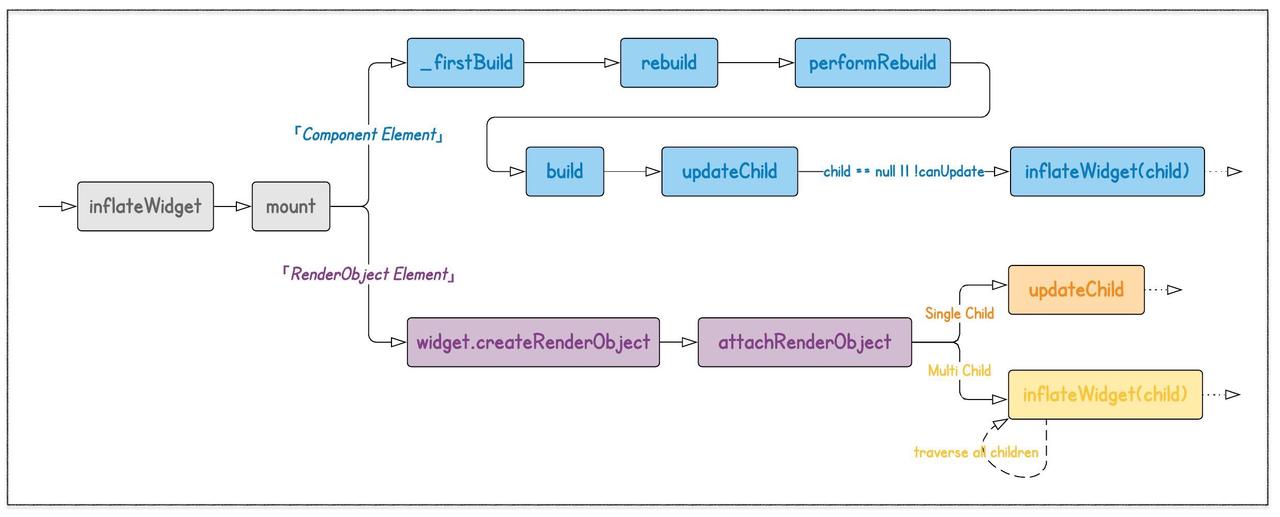

被创建 —— 起源于父节点调用inflateWidget，随之被挂载到「Element Tree」上，此后递归创建子节点；

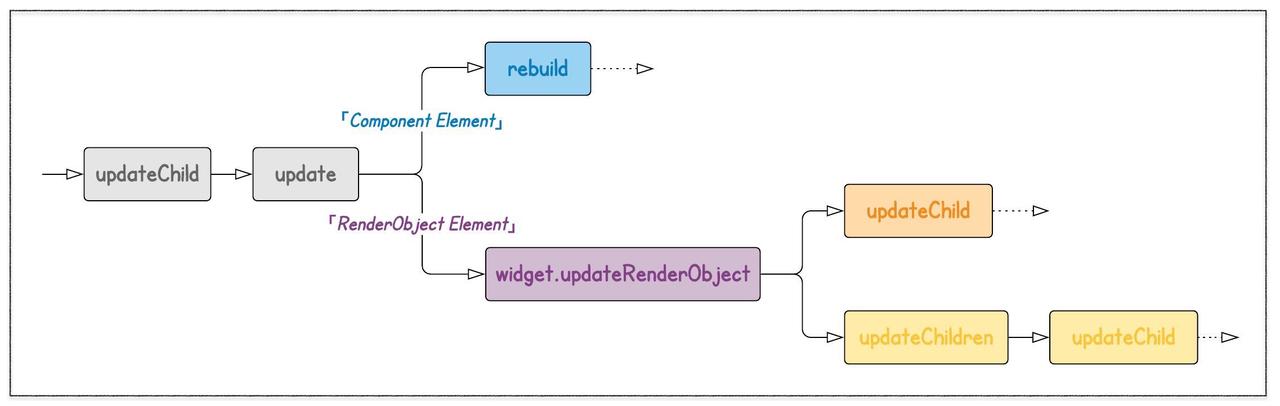

被更新 —— 由「Element Tree」上祖先节点递归传递下来的更新操作，parent.updateChild->child.update；

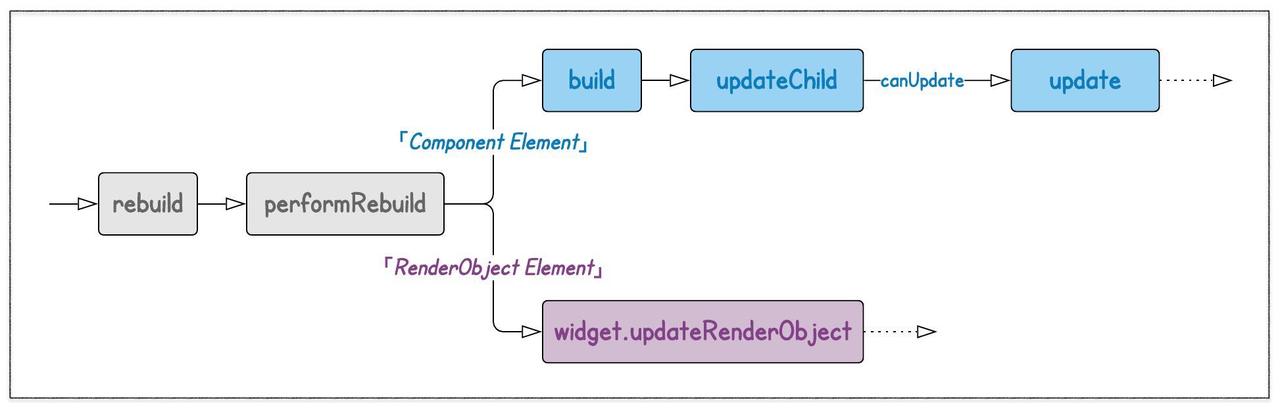

被重建 —— 被调用rebuild方法(调用场景上面已分析)；

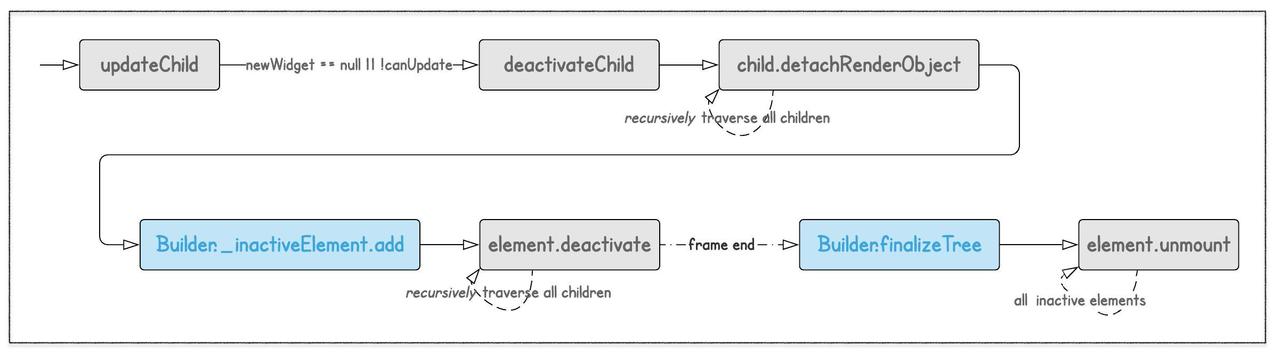

被销毁 —— element 节点所在的子树随着 UI 的变化被移除。

依赖 (Dependencies)

在 Element 基类中有这样两个成员：

Map<Type, InheritedElement> _inheritedWidgets;
Set<InheritedElement> _dependencies;
复制代码

它们是干嘛用的呢？

_inheritedWidgets —— 用于收集从「Element Tree」根节点到当前节点路径上所有的「Inherited Elements」；前文提到过在mount方法结束处会调用_updateInheritance：以下是 Element 基类的实现，可以看到子节点直接获得父节点的_inheritedWidgets：

void _updateInheritance() {
  _inheritedWidgets = _parent?._inheritedWidgets;
}
复制代码

以下是InheritedElement类的实现，其在父节点的基础上将自己加入到_inheritedWidgets中，以便其子孙节点的_inheritedWidgets包含它 (第 8 行)：

void _updateInheritance() {
  final Map<Type, InheritedElement> incomingWidgets = _parent?._inheritedWidgets;
  if (incomingWidgets != null)
    _inheritedWidgets = HashMap<Type, InheritedElement>.from(incomingWidgets);
  else
    _inheritedWidgets = HashMap<Type, InheritedElement>();

  _inheritedWidgets[widget.runtimeType] = this;
}
复制代码

_dependencies —— 用于记录当前节点依赖了哪些「Inherited Elements」，通常我们调用context.dependOnInheritedWidgetOfExactType<T>时就会在当前节点与目标 Inherited 节点间形成依赖关系。

在 Element 上提供的便利方法of，一般殾会调用dependOnInheritedWidgetOfExactType。

同时，在InheritedElement中还有用于记录所有依赖于它的节点：final Map<Element, Object> _dependents。最终，在「Inherited Element」发生变化，需要通知依赖者时，会利用依赖者的_dependencies信息做一下 (debug) check (第 4 行)：

void notifyClients(InheritedWidget oldWidget) {
  for (Element dependent in _dependents.keys) {
    // check that it really depends on us
    assert(dependent._dependencies.contains(this));
    notifyDependent(oldWidget, dependent);
  }
}
复制代码

小结

至此，Element 相关的内容基本已介绍完。总结提炼一下：

Element 与 Widget 一一对应，它们间的关系就像 object 与 json；
只有「Render Element」才有对应的「Render Object」；
Element 作为 Widget 与 RenderObejct 间协调者，会根据 UI(「Widget Tree」) 的变化对「Element Tree」作出相应的调整，同时对「RenderObject Tree」进行必要的修改；
Widget 是不可变的、无状态的，而 Element 是有状态的。

最后，强烈推荐Keys! What are they good for?这篇文章，对于理解本文相关的内容有很大的帮助。

帮助中心

深入浅出 Flutter Framework 之 Element

Overview

分类

关系

生命周期

核心方法

updateChild

update

Element 基类

StatelessElement

StatefulElement

ProxyElement

RenderObjectElement

SingleChildRenderObjectElement

MultiChildRenderObjectElement

inflateWidget

mount

Element

ComponentElement

RenderObjectElement

SingleChildRenderObjectElement

MultiChildRenderObjectElement

markNeedsBuild

rebuild

performRebuild

ComponentElement

RenderObjectElement

生命周期视角

依赖 (Dependencies)

小结

相关文章
