Mach-O基本结构回顾
在深入学习Mach-O文件之前，先来回顾一下之前学习的Mach-O的基本结构，可以到官网查看Mach-O文件的介绍

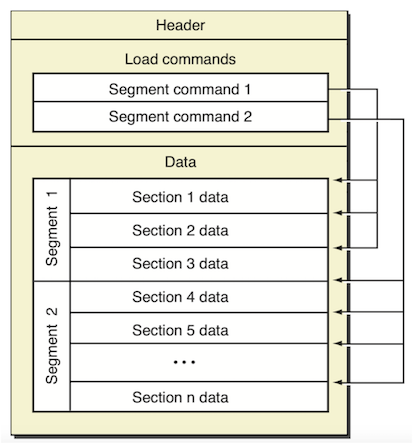

Mach-O的组成
Mach-O文件有三部分组成
- Header中包含文件类型、目标架构类型等等基本信息
- Load Commands是描述文件在虚拟内存中的逻辑结构和布局，相当于简介和目录索引
- Raw Segment Data中存放了所有在Load Commands中定义的Segment所对应的原始数据
Mach-O深入探究
Header

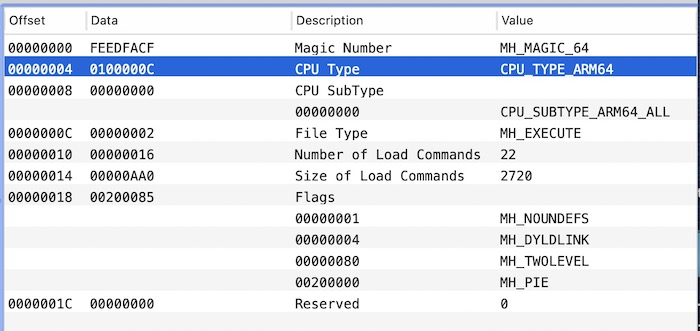

在Mach-O文件中，Header部分存放了文件的基本描述信息，如下：
- Magic Number代表当前Mach-O文件的架构是MH_MAGIC_64,所支持的架构是arm64架构
- CPU Type、CPU SubType代表CPU的类型和子类型，在源码<mach/machine.h>中够可以看到具体的定义
- File Type代表文件的类型，图中的文件类型表示可执行文件类型
- Number of Load Commands 和 Size of Load Commands 表示Load Commands的数量和大小
- Flags 代表动态链接器(dyld)的标志
- Reserved 保留字段
Load Commands
Load Commands指定了文件在虚拟内存中的逻辑结构和布局，如下
在Load Commands中存储了各种段的基本信息，下面以LC_SEMENT_64(__PAGEZERO)中的信息为例
- 最顶部的Command代表Load Command的类型是LC_SEMENT_64,具体含义是将文件中的段映射到进程地址空间
- Command Size 表示当前Load Command本身的大小
- Segment Name 是Load Command的名称，当前的Load Command名称为__PAGEZERO
- VM Address 表示__PAGEZERO段加载到虚拟内存中的地址，从0x000000000开始
- VM Size 表示__PAGEZERO段在虚拟内存中所占据的空间大小
- File Offset 表示当前__PAGEZERO段在Mach-O文件中的位置。
- File Size 表示__PAGEZERO段在Mach-O文件中的大小，此处File Size为0表示在Mach-O文件中并没有__PAGEZERO段，在Mach-O文件被加载进虚拟内存中，才会附加上__PAGEZERO段。
- Maxinum VM Protection 表示当前段在虚拟内存中所需要的最高内存保护
- Initial VM Protection 表示当前段的初始内存保护
- Number of Sections 表示当前段中所包含的Section的数量
- Flag 标志位
__PAGEZERO是Mach-O加载进内存之后附加的一块区域，它不可读，不可写，主要用来捕捉NULL指针的引用。如果访问__PAGEZERO段，会引起程序崩溃
Raw Segment Data
在Raw Segment Data中就存放了所有段的原始数据
- __TEXT段中存放了所有函数代码
- __DATA段中存放了所有全局变量信息

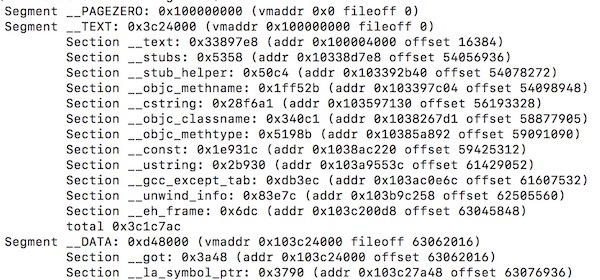

使用size 指令查看Mach-O内存分布
size -l -m -x Mach-O文件路径
复制代码
ASLR
什么是ASLR？
ASLR其实就是Address Space Layout Randomization,地址空间布局随机化。它是一种针对缓冲区溢出的安全保护技术，通过对堆、栈、共享库映射等线性区布局的随机化，通过增加攻击者预测目的地址的难度，防止攻击者直接定位攻击代码位置，达到阻止溢出攻击的目的的一种技术。在iOS 4.3开始引入ASLR技术

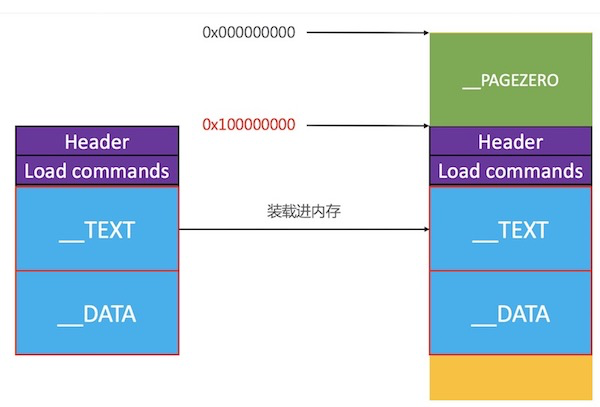

未使用ASLR技术时，Mach-O文件加载进内存后如何布局？
在未使用ASLR技术时，Mach-O被加载进内存后，是从地址0x000000000开始存放，前文说到，Mach-O文件本身是不存在__PAGEZERO的，在Mach-O文件被加载到虚拟内存之后，系统会给Mach-O文件分配一个__PAGEZERO，它的开始位置是0x000000000，结束位置是0x100000000。并且它的大小是固定的。
Mach-O本身的内容在虚拟内存中存放的开始位置从0x100000000开始，也就是紧接着__PAGEZERO的结束地址存放。而且在下图中，__TEXT段的File Offset为0，File Size为63062016，这代表着在Mach-O文件中，从0x000000000位置开始到0x003C24000为止存放的都是__TEXT段的内容。
而__TEXT段在虚拟内存中存放的开始位置是0x100000000，终止位置是0x103C24000,这说明__TEXT段是原封不动的从Mach-O文件加载进虚拟内存中，紧接着__PAGEZERO存放的。
通过分析剩下的__DATA段、__LinkEDIT段等等可以得出以下结论
PS:在arm64架构中，__PAGEZERO段的终止位置是从0x100000000（8个0）而在非arm64架构中，__PAGEZERO段的终止位置是从0x4000（3个0）开始
使用了ASLR技术后，Mach-O文件加载进内存后如何布局？
在使用了ASLR技术之后，在Mach-O文件加载进内存之后，__PAGEZERO的开始位置就不是从0x000000000开始存放了，ASLR会随机产生一个地址偏移Offset,而__PAGEZERO的开始位置需要在0x000000000的基础上加上偏移量Offset的值，才是真正的存放地址。 假设随机偏移量Offset是0x000005000，那么__PAGEZERO的开始位置就是0x000005000，结束位置就是0x100005000。剩下的__TEXT段、__DATA段和__LINKEDIT段则依次偏移Offset即可，如下：
获取函数在虚拟内存中的真实内存地址
于Mach-O文件被加载进虚拟内存中时，由于使用了ASLR技术，导致内存地址产生Offset，所以要想获取函数的准确的内存地址，就需要知道当前具体的偏移量。然后使用以下公式就可得出函数在虚拟内存中的内存地址
函数的内存地址（VM Address） = File Offset + ASLR Offset + __PAGEZERO Size
复制代码- File Offset 表示当前函数在Mach-O文件中的存放位置
- ASLR Offset 表示随机地址偏移量
- __PAGEZERO Size 表示__PAGEZERO段的size
通常我们使用Hopper、IDA等工具查看Mach-O文件所看到的地址都是未使用ASLR的VM Address,要想获取函数的真实虚拟内存地址，就需要找到Mach-O加载进虚拟内存后的随机偏移量Offset

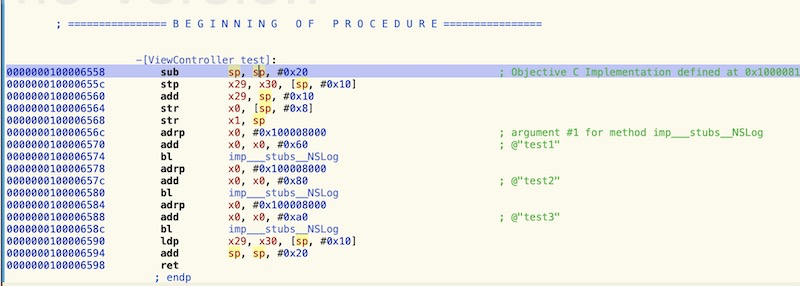

上图中函数test的起始地址是0x6558,也就是说它的File Offset为0x6558。这个是它在Mach-O文件中的地址偏移。
动态调试，获取程序ASLR的偏移量
运用上一章动态调试的知识，我们来一步一步获取ASLR的偏移量
- 首先在Mac上使用tcprelay.py开启Mac端口号映射
python tcprelay.py -t 22:10088 9999:10089
复制代码- 然后通过SSH连接iPhone
ssh root@localhost -p 10088
复制代码- 在iPhone上使用启动Debugserver，将要动态调试的App附加到Debugserver上，此处以听云App为例
debugserver *:9999 -a ting
复制代码- 在Mac上启动LLDB，然后通过Mac的10089端口连接Debugserver服务
➜ ~ lldb
(lldb) process connect connect://localhost:10089
复制代码- 使用image list命令得到App可执行文件的路径
(lldb) image list -o -f grep | ting
[ 0] 0x0000000000080000 /var/mobile/Containers/Bundle/Application/14C4F899-BD7B-41A4-BC1A-61892E7B943B/ting.app/ting(0x0000000100080000)
复制代码- 可以看出，0x0000000000080000就是听云可执行文件的起始地址，也就是ASLR的偏移量，然后，使用Hopper Disassmbler可以获取到未使用ASLR的地址，加上0x0000000000080000，就可以得到加载进内存之后的真实地址。
